Với sự phát triển của ngành công nghiệp livestream hiện nay, để nâng cấp chất lượng livestream từ hình ảnh mờ nhòe của Webcam lên độ sắc nét "chuẩn điện ảnh" của máy ảnh Mirrorless hay DSLR, thì HDMI Capture Card chính là chiếc cầu nối không thể thiếu.
Bài viết này sẽ nêu rõ công dụng, nguyên lý hoạt động và vận hàng của HDMI Captute Card.
1. HDMI Capture Card là gì?
HDMI Capture Card là một thiết bị có chức năng chuyển đổi tín hiệu hình ảnh và âm thanh từ cổng HDMI (máy ảnh, máy quay, máy chơi game PS5/Xbox) thành dữ liệu số mà máy tính có thể hiểu được thông qua cổng USB.
Tại sao không cắm thẳng máy ảnh vào USB máy tính? Cổng USB trên máy tính không có khả năng giải mã trực tiếp tín hiệu hình ảnh thô từ máy ảnh. Capture Card đóng vai trò "thông dịch viên" để biến máy ảnh của bạn thành một chiếc Webcam siêu cấp.

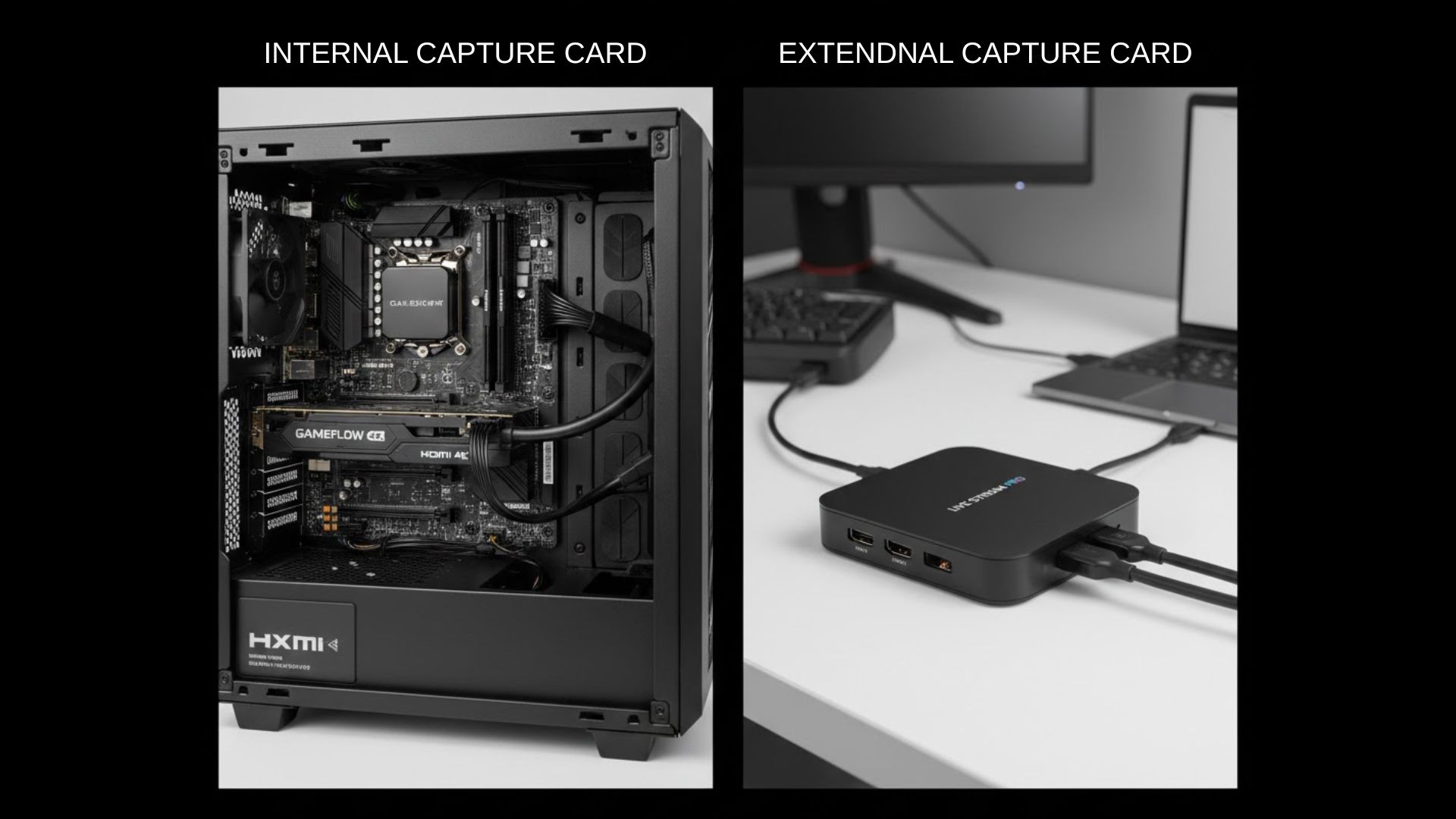

Trên thị trường hiện nay có 2 loại HDMI Capture Card chính là Capture Card gắn trong và Capture Card gắn ngoài.
- Capture Card gắn trong: Đúng như tên gọi, Capture Card sẽ được gắn trực tiếp vào hệ thống PC thông qua các khe cắm PCI và PCI Express tiêu chuẩn trên mainboard (bo mạch chủ).
- Capture Card gắn ngoài: Capture Card sẽ được kết nối với PC qua cổng USB, Type C hoặc các giao tiếp khác. Dòng này có các dạng phổ biến như USB Dogle, box, bàn Mixer Video,...

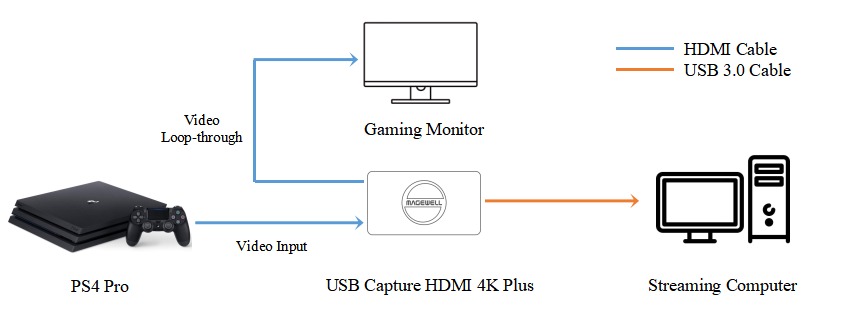

2. Nguyên lý hoạt động Quy trình 3 bước
- Thu nhận tín hiệu (Input): Thiết bị phát (Máy ảnh, PS5, Laptop khác) gửi tín hiệu hình ảnh và âm thanh qua cáp HDMI. Đây là tín hiệu số chất lượng cao nhưng máy tính không thể nhận trực tiếp qua cổng USB.
- Mã hóa (Encoding): Con chip bên trong Capture Card sẽ nhận tín hiệu HDMI này, sau đó nén và mã hóa nó thành định dạng video kỹ thuật số (thường là chuẩn MJPEG hoặc H.264).
- Truyền tải (Output): Dữ liệu đã mã hóa được gửi qua cổng USB tới máy tính. Lúc này, máy tính sẽ nhận diện Capture Card như một chiếc Webcam thông thường.

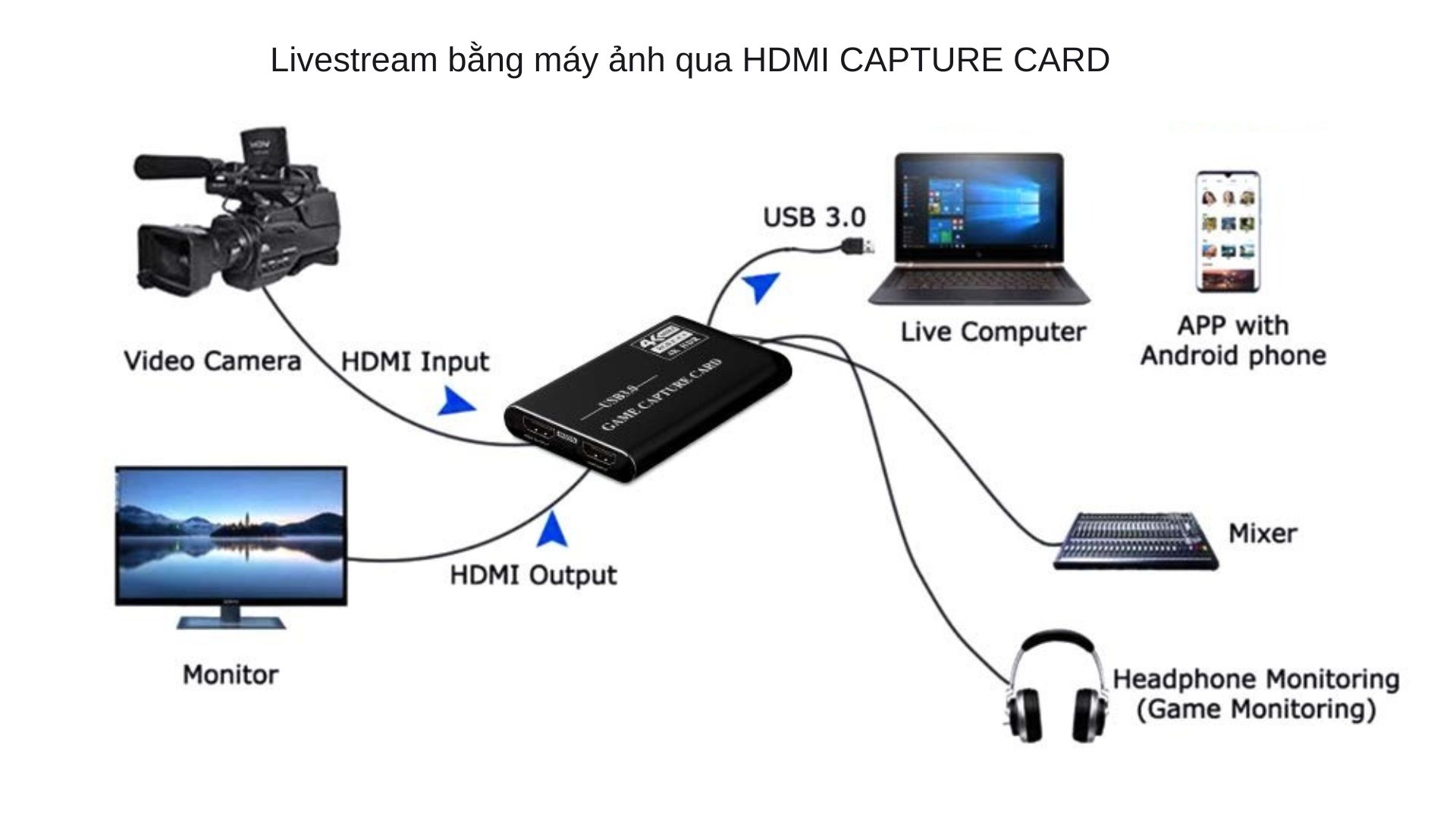

3. Các cổng kết nối cơ bản trên một Capture Card
Để vận hành đúng, bạn cần phân biệt các cổng sau:
- HDMI IN: Nơi cắm cáp từ nguồn phát (Máy ảnh, máy game...). Đây là cổng bắt buộc phải có.
- USB (Output): Cắm vào máy tính để truyền dữ liệu hình ảnh.
- HDMI OUT (Passthrough): Thường chỉ có trên các dòng cao cấp/dạng Box. Cổng này cho phép xuất hình ảnh ra một màn hình thứ 2 (TV/Monitor) để bạn xem trực tiếp với độ trễ bằng 0.
- Audio In/Out (3.5mm): Dùng để cắm thêm micro ngoài hoặc tai nghe kiểm âm.
4. Quy trình vận hành chi tiết
Bước 1: Kết nối vật lý
Kết nối nguồn phát vào cổng HDMI IN.
Kết nối đầu USB của Capture Card vào máy tính (Ưu tiên cổng USB 3.0 màu xanh để có băng thông tốt nhất).
Bước 2: Thiết lập trên máy tính (Phần mềm)
Capture Card không tự chạy một mình, nó cần một "môi trường" để hiển thị hình ảnh (như OBS, Zoom, Google Meet hoặc TikTok Live Studio).
Mở phần mềm (Ví dụ: OBS Studio).
Thêm nguồn mới (Add Source) -> Chọn Video Capture Device.
Trong danh sách thiết bị, chọn tên Capture Card của bạn (Ví dụ: USB Video hoặc Cam Link 4K).
Bước 3: Tối ưu hóa thông số
Trong phần cài đặt của phần mềm, bạn cần chọn:
Resolution (Độ phân giải): 1920x1080 hoặc 3840x2160 (tùy card).
FPS (Khung hình trên giây): Thường chọn 30fps hoặc 60fps. Lưu ý: Nếu card chỉ hỗ trợ 30fps mà bạn chọn 60fps, hình ảnh sẽ bị giật.
Lưu ý những yếu tố ảnh hưởng đến vận hành
- Băng thông USB: Nếu bạn cắm Capture Card 4K vào cổng USB 2.0 cũ, hình ảnh sẽ bị đứng hoặc mờ do không đủ tốc độ truyền tải.
- Nhiệt độ: Khi hoạt động, chip mã hóa bên trong card sinh nhiệt rất lớn. Nếu card quá nóng, nó sẽ gây ra hiện tượng đứng hình hoặc tự ngắt kết nối.
- HDCP (Bảo mật nội dung): Một số thiết bị (như đầu kỹ thuật số, Netflix trên PS5) có mã khóa chống sao chép hình ảnh. Nếu gặp lỗi màn hình đen, có thể do tính năng HDCP đang bật, bạn cần tắt nó trong cài đặt thiết bị phát.
